串联谐振高压实验,两个电抗器并联和串联的意义是分别是什么
串联谐振高压实验,两个电抗器并联是为了提高测试时的输出电流，输出电流为两个电抗器的和，输出电压为单个电抗器的输出电压。两个电抗器串联是为了提高测试时的输出电压，输出电压为两个电抗器的和，输出电流为单个电抗器的输出电流。产品概述TPXB-D系列电缆交流耐压调频串联谐振装置采用了调节电源频率的方式，使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是目前高电压试验的一种新方法和潮流，在国内外已经得到广泛的应用。 目前，使用的电缆电压在35kV及其以下电压等级的数量很多，试验工作量大，所以此类耐压试验装置应该体积小，重量轻。因此，我公司生产的TPXB-D系列电缆交流耐压调频串联谐振装置，使产品的每个单独部件的重量保证不超过50公斤，适合现场搬运。电源采用220V单相电源或380V单相电源，方便现场取电；电抗器部分采用干式环氧浇注，美观可靠，适合各类电缆的要求。部分配置还可以满足110kV电缆的交流耐压试验。设备组成◆TPCB-B型变频控制电源◆EDYD系列激励变压器◆EDDK系列电抗器◆EDFC系列电容分压器◆EDC系列高压电容◆各种连接导线◆接入DZCL系列高压整流硅堆及H9840型直流数字微安表，可以完成设备的直流耐压试验。由于系统谐振后具有很好的滤波特性，因此其产生的直流电压优于普通试验变压器整流出来的直流电压。产品特点◆操作简单。手动试验（手动寻找谐振点和手动升压）、自动调谐（自动寻找谐振点）和自动试验（自动寻找谐振点和自动升压）三种模式适应不同试验要求◆局部放电量小，Q值高，调频范围宽。◆试品闪烙后无暂态过电压。◆本装置设计独特。高压组合电器试验电压高，但试验电流小，而高压电缆的试验电压相对高压组合电器来说要低，但试验电流大大增加，故此类调频谐振装置把电抗器分为n节，使之串联可输出高电压/小电流，并联可输出较低电压/大电流。◆完全可以期待常规试验变压器来完成变电站内的交流耐压试验，试验所需电源容量小，为试验容量的1/20～1/30倍可解决变压器用变电源容量小于试验容量问题。◆试验范围大，可对CT，PT，开头，断路器，绝缘子，母线变压器中性点等进行交流耐振试验。◆重量轻，单件重≤40kg，方便搬动，极便于现成试验。◆装置可对现场XLPE交联聚乙烯电缆220KV电压等级1200mm2的长度达10公里进行试验。◆大屏幕显示试验数据、状态和实时操作步骤提示◆采用我公司专有的16位精细调频和调压软件专业技术、11KHZ载波频率、SPWM和进口原装IPM整体模块。配合适当电抗器，就可以满足国家和地方电力部门规定的频率范围，整机领先于国内外同类产品。◆软件精细调频、调压。主要技术指标◆额定输出电压 0~500KV（AC有效值）及其以下◆输出频率 20~300HZ◆谐振电压波形 纯正弦波，波形畸变率<1.0%◆最大试验容量 5000KVA及其以下◆工作制 满功率输出下，一次连续工作时间60min◆品质因数 30~90◆频率调节灵敏度 0.1HZ，不稳定度<0.05%◆工作电源 380/220V±15%/50HZ±5%用户选型需提供的被试品参数◆被试品对象及最高试验电压◆电缆的单根长度和截面，试验时间，最高试验电压等。
高压并联电容器组耐压试验方法
高压10KV并联电容器装置的电容计算方法如下：确定总补偿容量和电容器数量：总补偿容量为2400kvar。电容器数量为3个，因此每个电容器的补偿容量为2400kvar ÷ 3 = 800kvar。计算每个电容器的电压：在星形连接中，每个电容器承受的电压为相电压，即线电压除以根号3。线电压为10KV，所以相电压为10KV ÷ √3。
结构特点内部联接形式：高压并联电容器内部联接一般为单相形式，用户需要时可提供三相产品。内熔丝设计：部分产品内部每个元件串有内熔丝，当个别元件击穿时，内熔丝能及时切断故障元件，确保电容器整体正常运行。
高压并联电容器的结构复杂而精密，主要由以下几部分组成：外壳：通常采用薄钢板或不锈钢板焊接而成，用于保护电容器内部的元件和绝缘件。外壳的顶部焊接有出线套管，用于连接电容器与外部电路。两侧壁上则焊接有吊攀，便于安装和吊运电容器。心子：由元件和绝缘件构成。

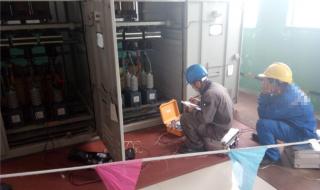

高压并联电容器组的耐压试验方法主要包括交流耐压试验、直流耐压试验和冲击电压试验三种，需根据测试目的和设备条件选择合适方法。
1. 一次绕组连接方法 连接位置：将放电线圈一次绕组的两端分别接入高压并联电容器组对应相的两端。例如三相系统中，三个一次绕组对应接在A、B、C三相电容器组两端。 作用：通过并联使放电线圈实时感应电容器组电压，确保电容器断电后能通过线圈泄放残余电荷。
